Hướng dẫn cài đặt IPTV cho sản phẩm TOTOLINK, phù hợp sử dụng cho các sản phẩm N200RE_V5, N350RT,A720R, X5000R, T6, T8, A3700R, A3002RU, A7000R, A8000RU....và các sản phẩm sau này của TOTOLINK
(Trong hướng dẫn này lấy sản phẩm X5000R làm ví dụ, hướng dẫn này phù hợp dùng cho nhà mạng Viettel và VNPT, đối với nhà mạng FPT mặc định không cần cài đặt)
Bước 1. Đầu vào đường truyền mạng phải là tín hiệu PPPoE
Đối với đường truyền nhà mạng là GPON bắt buộc phải cài đặt Bridge modem nhà mạng trước, để cài đặt chế độ Bridge vui lòng liên hệ nhà mạng để biết thêm chi tiết.
Chuẩn bị đầy đủ thông tin PPPoE của đường truyền gồm:
- Tài khoản PPPoE
- Mật khẩu PPPoE
- Vlan tag của internet
- Vlan tag của IPTV
Trong ví dụ sau đây thông tin đường truyền PPPoE có thông như sau:
- Tài khoản PPPoE: ctyzioncom88
- Mật khẩu PPPoE: zotrzion88
- Vlan tag của Internet: 35
- Vlan tag của IPTV: 2502
(Chú ý: Đối với nhà mạng Viettel thường Vlan tag internet 3 và Vlan tag IPTV là 2502 thông tin này đã được thêm vào mặc định trên Firmware của TOTOLINK với thông tin IPTV là Vietnam-Viettel)

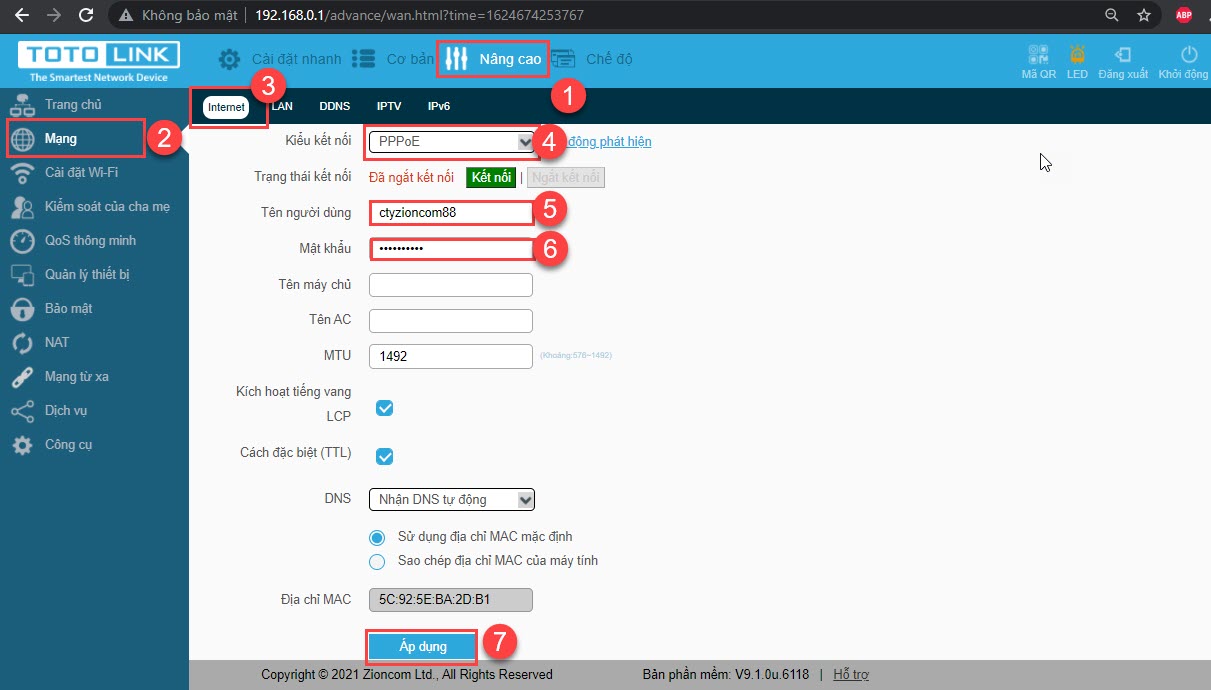

Bước 2: Cấu hình thông tin tài khoản PPPoE
Truy cập vào Wi-Fi của TOTOLINK và mở trình duyệt web đăng nhập vào đường dẫn http://192.168.0.1 hoặc http://itotolink.net và vào đường dẫn Cài đặt nâng cao-->Mạng-->Internet (Trên giao diện điện thoại để vào được trang cài đặt nâng cao vui lòng nhấn chọn chữ PC trên giao diện)
- Kiểu kết nối mạng chọn PPPoE
- Tên người dùng mạng: điền thông tài khoản PPPOE
- Mật khẩu: điền mật khẩu của PPPoE
Sau khi điền đầy đủ các thông tin vui lòng nhấn Áp dụng
Bước 3. Cấu hình Vlan cho Internet và Vlan cho IPTV, chọn cổng sử dụng cho cổng IPTV
Truy cập đường dẫn: Nâng caoàMạngàIPTV
Bật/Tắt IPTV: Chức năng để tắt hoặc mở IPTV
Chế độ: Trong đây có nhiều chế độ sử dụng cho nhiều nước khác nhau, tại Việt Nam ta chỉ dùng 3 chế độ gồm: Vietnam-Viettel, Vietnam-FPT, User Define
Cổng IPTV STB: Đây là cổng LAN sẽ sử dụng để cắm trực tiếp đến Setup Box
VLAN Internet: Vlan tag để dùng cho Internet
VLAN IPTV: Vlan tag để dùng cho IPTV
PRO: đây là chế độ ưu tiên khi dùng mạng, chế độ ưu tiên có số càng thấp thì độ ưu tiên dùng mạng càng cao

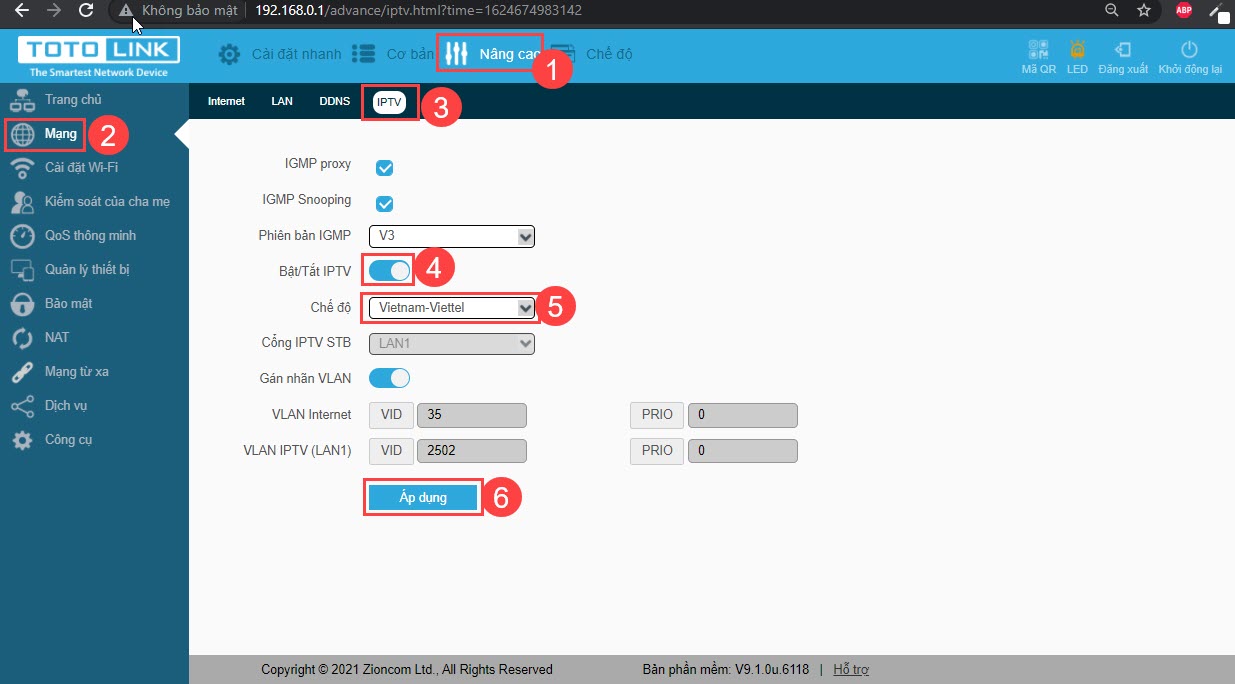

Trong thông tin ví dụ như trên VLAN tag Internet là 35 và VLAN tag IPTV là 2502 là của nhà mạng Viettel nên ta chọn cấu hình như sau:

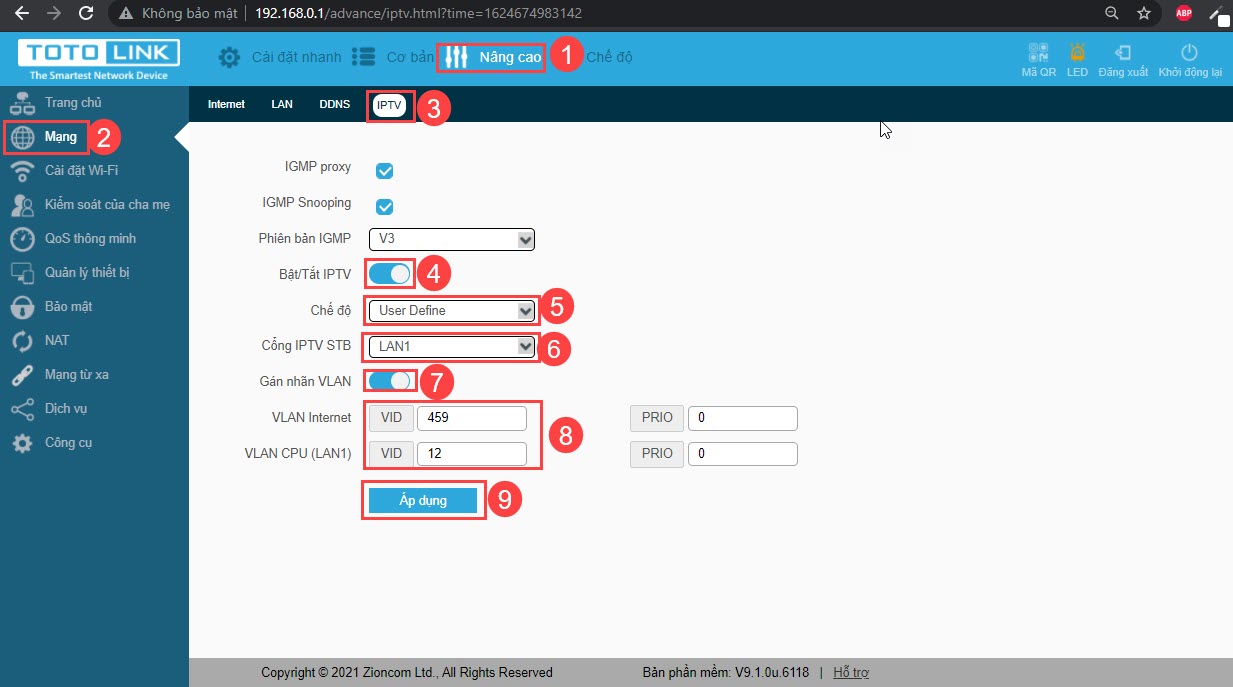

Đối với trường hợp vlan tag khác với mặc định trên thì mọi người có thể tham khảo hình cài đặt sau:
- Chọn chế độ sử dụng là: User Define
- Chọn cổng LAN sẽ sử dụng VLAN tag IPTV
- VLAN internet ví dụ là: 459 (mỗi khu vực của nhà mạng khác nhau sẽ có VLAN khác nhau, nên gọi điện nhà mạng để có thông tin chính xác)
- VLAN IPTV ví dụ là: 12 (mỗi khu vực của nhà mạng khác nhau sẽ có VLAN khác nhau, nên gọi điện nhà mạng để có thông tin chính xác)

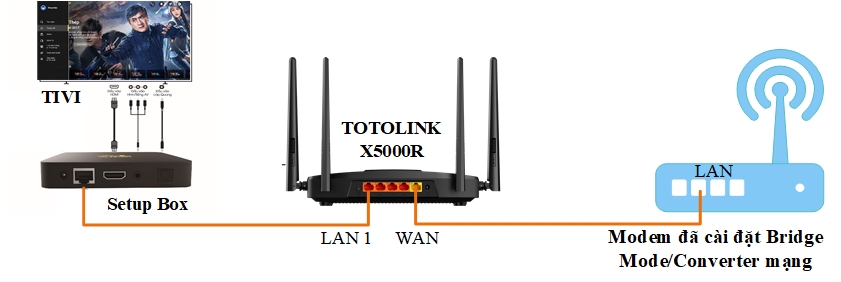

Sau khi cài đặt thành công nếu thông tin PPPoE và VLAN tag chính xác thì thiết bị sẽ có mạng và IPTV đã sử dụng được, chúng ta sẽ lắp đặt mạng theo mô hình sau:
Chú ý: đối với nhà mạng VNPT thiết bị GPON IGATE khi bridge vlan đã được tag (khi đã tag thì nhãn đã được gán, nên vlan sẽ không cần gán lại trên Router và như vậy chỉ dụng được 1 chức năng là internet), nên không thể sử dụng đồng thời Internet và IPTV trên thiết bị Router TOTOLINK, như vậy đối với GPON VNPT thì ta có thể sử dụng Router TOTOLINK quay PPPoE sử dụng Internet và vẫn giữ nguyên IPTV chạy trên GPON VNPT IGATE.
